Nguyên lý hoạt động của máy nén khí Piston

Máy nén khí Piston là dòng máy được nhiều khách hàng yêu thích sử dụng, tuy nhiên không phải ai cũng biết đến cấu tạo và nguyên lý hoạt động của máy nén khí Piston. Chi tiết các bạn có thể tham khảo trong bài viết này.

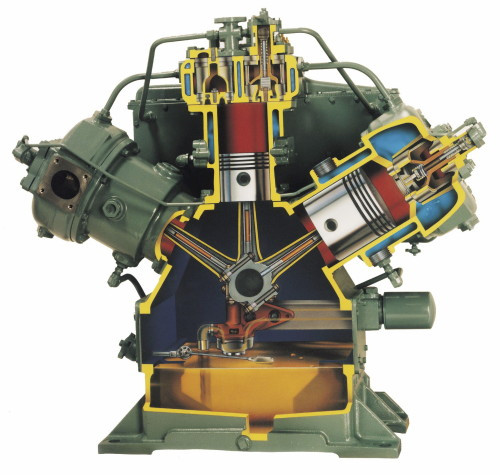

Nguyên lý hoạt động của máy nén khí Piston tương tự như hệ thống trong xe gắn máy của bạn bao gồm: Trục khuỷu, thanh truyền, xupap (có thể được thay bằng lá van)… Áp dụng cho những trường hợp cần lưu lượng nhỏ từ khoảng vài lít/phút đến khoảng 1,6 m3/phút tuỳ từng hãng sản xuất. Công suất trong khoảng tử 1 HP – 20 HP.

Máy nén khí Piston có nhược điểm là hiệu suất thấp (cùng một công suất động cơ của máy nén khí thì máy nén khí trục vít bao giờ cũng cho lượng khí nén lớn hơn máy nén khí Piston ), độ ồn lớn ( lớn hơn khoảng 40 – 50% ) và rung do chuyển động tịnh tiến qua lại của Piston, khí nén cung cấp không được liên tục do đó phải có bình chứa khí nén đi kèm, tuổi thọ kém. Ưu điểm của nó là giá thành thấp, tính cơ động cao.

SƠ ĐỒ NGUYÊN LÝ MÁY NÉN KHÍ MỘT CHIỀU, MỘT CẤP

Hình 1 trình bày sơ đồ nguyên lý cấu tạo và hoạt động của máy nén khí piston đơn giản nhất. Nó gồm 1 piston, một đầu xilanh hở, đầu kia được đậy nắp. Trong nắp có đặt các van nạp và xả. Piston chuyển động tịnh tiến qua lại nhờ được nối với cơ cấu thanh truyền – tay quay.

2. NGUYÊN LÝ HOẠT ĐỘNG CỦA MÁY NÉN KHÍ PISTON

Khi piston đi sang phải V tăng dần. P giảm, van nạp mở ra, không khí ở bên ngoài đi vào trong xi lanh, thực hiện quá trình nạp khí. Khi piston đi sang trái, không khí trong xi lanh được nén lại, P tăng dần, van nạp đóng, đến khi P tăng lớn hơn sức căng lò xo (van xả) van xả tự động mở, khí nén sẽ qua van xả theo đường ống đến bình chứa khí nén kết thúc một chu kỳ làm việc. Sau đó các quá trình được lặp lại, cứ như vậy máy nén khí hoạt động để cung cấp khí nén.

3. NGUYÊN KÝ HOẠT ĐỘNG CỦA MÁY NÉN KHÍ KIỂU PISTON 2 CHIỀU, MỘT CẤP

Hình 2 dưới đây trình bày sơ đồ máy nén khí piston 2 chiều một cấp, trong đó cả 2 đầu xilanh đều được làm kín máy hút bụi và có lắp van nạp, van xả. Chuyển động của piston đồng thời thực hiện 2 quá trình nạp khí ở phần xilanh này và xả khí ở phần xi lanh kia.

Khi piston đi xuống, thể tích phần không gian phía trên piston lớn dần, áp suất P giảm xuống van nạp số 7 mở ra không khí được nạp vào phía trên piston. Đồng thời khi piston đi xuống, thể tích dưới piston giảm, P tăng van xả số 8 mở ra, khí theo đường ống qua bình chứa.

Khi piston đi lên không gian phía dưới piston lớn dần, P giảm van nạp số 7 mở ra, không khí được nạp vào xi lanh, đồng thời V phía trên piston nhỏ dần. P tăng, van xả số 8 mở ra, khí nén phía trên piston được nén đẩy vào bình chứa. Cứ như vậy máy nén khí piston hoạt động để cung cấp khí nén. Phớt số 9 có tác dụng làm kín để không cho khí lọt ra ngoài.
